1.1產品簡介
CVC-HV50場景探測報警雷達是北京神州太訊科技有限公司自主研發的新一代單體獨立型、輕量化、小型化場景監測報警雷達。由于該雷達探測角度大，范圍廣，適應室外復雜環境，采用相控陣毫米波雷達等特點！場景探測報警雷達采用國際先進的微波雷達技術，在雷達體制、信號處理、目標識別算法等方面均有重要改進和突破，改變了目前視頻監控靜態錄像和事后調取圖像的處理方式，把入侵事件杜絕于事件發生前狀態，從而更好地完善目前安防監控環境運行機制。
場景探測報警雷達具有全天時和全天候工作的能力，在大霧、大雨、黑夜或者強光照射等攝像頭可能無法正常工作的條件下，雷達可以充分發揮其主動探測能力，實現對場景的目標監視功能。雷達聯動集成攝像頭，可以形成視頻監視和雷達監視的優勢互補，大大提高安防警戒能力。
1.2產品特點
場景探測報警雷達屬完全自主研發產品，并通過嚴格檢測，產品性能達到國際領先水平。雷達性能優異、工作穩定，結合雷達功能具有以下特點：
1)對監視場景內運動目標如行人、車輛進行跟蹤報警；
2)可提供目標運動軌跡、編號、距離、速度、角度信息；
3)可以提供區域入侵報警信號；
4)水平、俯仰方向監視范圍大，且水平方向具備測角功能；
5)雷達板重量輕、面積小，可與攝像頭高度集成聯動；
6)具有全天候工作能力，不受光線和雨、雪、霧等天氣影響；
7)雷達具備網絡輸出方式，可接入CVC視頻報警平臺，實現監控報警聯動；
8)雷達具備報警時開關量輸出，可接入目前網絡攝像機，實現原有監控平臺報警錄像聯動功能；
9)雷達可選擇語音報警功能，當雷達探測到人體時，發出“您已進入安防監控區域，請立即離開”語音告警同時也可以選擇聲光警號聯動；
10)雷達探測人或車的運行軌跡才報警，而不是探測區域是否存在人或者車，因此避免誤報警，更是革命性突破設計；
11)此雷達可兼容一切網絡監控環境，實現監控雷達聯動。也可以采用CVC安防視頻報警平臺新組建網絡，同時支持第三方管理平臺，提供網絡對接協議或者SDK包進行平臺對接；
12)安裝簡單，安裝方式完全同步于槍型攝像機；

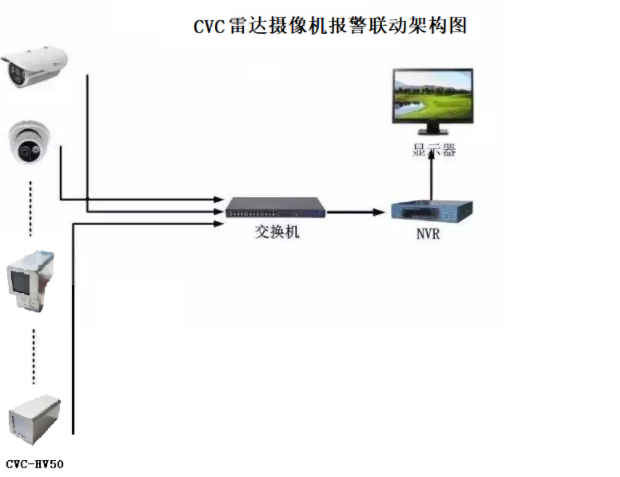

系統架構圖：
1.3應用范圍
CVC-HV50場景探測報警雷達體積小，重量輕，方便安裝，可安裝在所有網絡監控?cái)z像環境里，形成雷達-攝像頭一體化系統，彌補了光學類相機受天氣、強光、黑夜等環境制約的不足，極大地提升了攝像頭的性能，也可以單獨使用，擴展了應用場景，其主要應用如下：
1)安防監控?cái)z像領域；
2)加油站油庫區域；
3)智慧管廊內部監測區域；
4)槍械彈藥庫周邊；
5)武警部隊領域；
6)監獄看守所禁止區域；
7)石化原油處理廠區域；
8)別墅大院場景防范區域；
9)港口碼頭空曠區域；
10)礦山工地野外區域；
11)野外文物保護區域；
12)無人看管空曠區域；
13)變電站，機房，基站等無人值守區域；
|
雷達中心頻率
|
24.15GHz
|
|
發射功率
|
11dbm（Type）
|
|
BW
|
Type100MHz（小于110MHz）
|
|
探測距離
|
車輛≥80m 行人≥50m
|
|
距離分辨率
|
1.5m
|
|
測速范圍
|
（-4～0）km/h 0-80 km
|
|
水平角度
|
60°
|
|
垂直角度
|
60°
|
|
目標跟蹤數
|
最大10
|
|
數據刷新率
|
≤ 50ms
|
|
工作溫度
|
-40℃ ～ +75℃
|
|
工作濕度
|
5％RH ～ 95％RH
|
|
通訊接口
|
TTL，私有協議，網絡，繼電器
|
|
電源
|
外供：12V2A
|
|
功耗
|
≤ 20W
|
|
系統復位
|
支持主機復位，3.3V電平，低電平有效
|
|
告警
|
告警輸出OC門，無告警情況下輸出為高阻態，
|
|
防護等級
|
IP65
|
|
外殼尺寸
|
97mm*182mm*258mm
|
